Beschneidestation für Ziehteile

Beschneidestation für Ziehteile

Die Firma Span Metallwaren GmbH, welche ihre Standorte in Telfes im Stubaital und Innsbruck besitzt, ist ein österreichisches Unternehmen, das ein großes Spektrum an Produkten für die Industrie und Bergsportartikel herstellt. Der Standort in Innsbruck ist auf die Erzeugung von Stanz- und Tiefziehteilen spezialisiert. Es ist nicht möglich, Tiefziehteile mit genauen Abmaßen und Formgenauigkeiten zu fertigen. Die Kanten sind nicht maßgetreu und unregelmäßig. Daher ist es erforderlich, dass die Werkstücke zur Erreichung der gewünschten Form, auf die richtige Höhe beschnitten werden. Für diesen Zweck haben wir eine neuartige Beschneidestation für Ziehteile entwickelt.

Eine wichtige Anforderung der Konstruktion ist die Möglichkeit, verschiedene Formen und Abmaße der Werkstücke in einer Maschine zu bearbeiten. Folglich müssen die formgebenden Bauteile austauschbar gestaltet werden. Die maximal mögliche Blechdicke, die beschnitten werden kann, ist zwei Millimeter und die maximale Zugfestigkeit des Bleches darf 500 N/mm2 nicht überschreiten. Die Anforderungen, um am Ende eine gelungene und erfolgreiche Konstruktion zu erreichen, sind die Verwendung von möglichst vielen Normteilen. Die Beschneidestation soll fertigungstechnisch einfach und wirtschaftlich günstig ausgelegt werden. Die wichtigsten Berechnungen müssen verständlich dokumentiert sein und die konstruktive Ausarbeitung soll auf einem 3D-CAMSystem erfolgen.

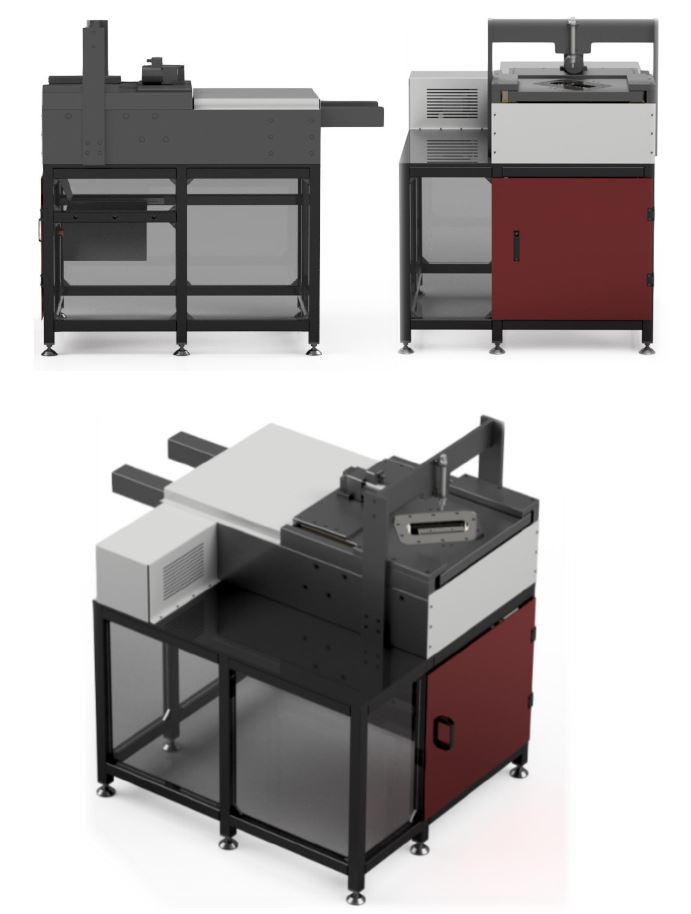

Das Ergebnis unserer Projektarbeit ist das fertige und vollständige 3D-Modell der Beschneidestation für Ziehteile mit Berücksichtigung aller Anforderungen. Die Berechnungen sind dokumentiert und der Zusammenbau der Maschine detailliert erklärt.

Gregor Egger & Thomas Stern

Projektpartner: Span Metallwaren
Projektbetreuer: Dipl.-Ing. (FH) Norbert Mair
