Schwenk- und Montagevorrichtung für Automatikgetriebe-Prüfzelle
In der Entwicklung von neuen Hybridfahrzeugen müssen deren Getriebe einem Hochspannungstest unterzogen werden. Um dies für den Bediener einfach und sicher zu machen haben wir eine Schwenk– und Montagevorrichtung für eine Automatikgetriebe-Prüfzelle konstruiert.
Die Firma EDER GmbH Technical Concepts mit Firmensitz in Ludwigsburg bei Stuttgart/Deutschland ist ein Ingenieurbüro, welches Konstruktionslösungen in verschiedenen Sparten des Maschinenbaus anbietet. Sie ist Großteils in der Automobilindustrie tätig.

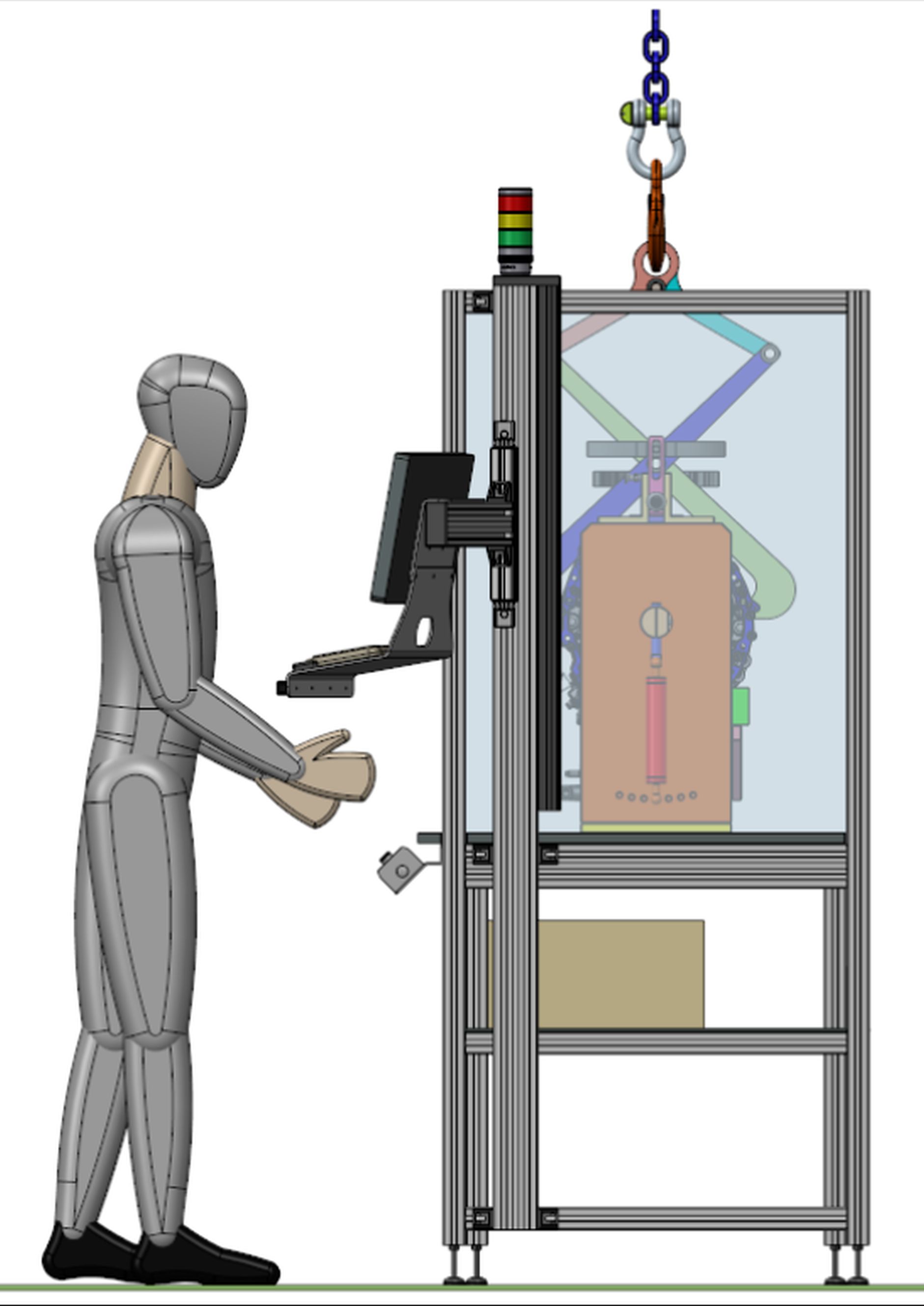

Ziel der Arbeit war es eine Schwenk- und Montagevorrichtung für verschiedene Konstellationen von Automatikgetrieben zu konstruieren, welche dann in einer Prüfzelle eingebaut wird. Die Vorrichtung soll einerseits das Getriebe befestigen und andererseits soll sie es möglich, machen die Kabel für einen Hochspannungs-Isolationstest auf der Unterseite des Getriebes anzubringen. Die Vorrichtung soll sehr benutzerfreundlich und für andere, zu prüfende Konstellationen in der Zukunft anpassbar sein. Zum jetzigen Zeitpunkt sind vier Konstellationen zu prüfen, auf welche die Vorrichtung schnell und einfach anpassbar sein soll.
Als Vorteile unserer Vorrichtung gelten der einfache konstruktive Aufbau, welcher sich durch die Verwendung vieler Zukaufteile als sehr wirtschaftlich erweist. Außerdem ist die Vorrichtung einfach und mit nur geringer körperlicher Arbeit bedienbar. Sie ist universell einsetzbar und durch die austauschbaren Klemmbacken und Auflagen schnell umrüstbar, dadurch können zukünftige Modelle ebenfalls getestet werden.
Jonas Haslinger und Lukas Partner
Betreuungslehrer: Dipl.-Ing. Dr. Roland Peinelt
Projektpartner: EDER GmbH Technical Concepts
